產品編號：SIZJ…?4.83～19.05
滑動磨擦副：鋼/鋼
產品特點：擠壓桿端關節軸承桿端體材料是碳鋼，表面鍍鋅，擠壓成形，內圈材料是軸承鋼，淬火，球面鍍硬鉻。
使用溫度范圍：-50℃～＋150℃

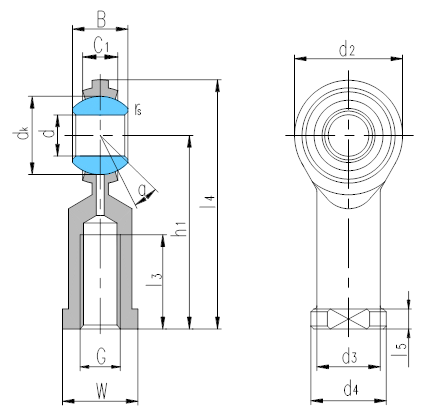

軸 承 型 號 Bearing number 外 形 尺 寸 Dimensions mm/inch 額定載荷 Load ratings kN 重量 Weight ≈kg d B dK C1 max d2 G UNF-2B h1 l3 min l4 l5 W d3 d4 rs min α? ≈ 動載荷 Dynamic 靜載荷 Static SIZJ4 4.83 7.92 11.1 5.94 15.88 10-32 26.97 12.70 34.93 4.75 7.92 7.54 10.31 0.3 10 3.6 6.8 0.018 0.19 0.312 0.437 0.234 0.625 1.062 0.5 1.375 0.187 0.312 0.297 0.406 0.012 SIZJ6 6.35 9.53 12.7 6.35 19.05 1/4-28 33.32 15.88 42.85 4.75 9.53 9.15 11.91 0.3 13.5 5.4 9.6 0.023 0.25 0.375 0.5 0.25 0.75 1.312 0.625 1.687 0.187 0.375 0.36 0.469 0.012 SIZJ7 7.94 11.10 15.88 7.92 22.23 5/16-24 34.93 15.88 46.02 4.75 11.1 10.72 12.70 0.3 11 8.5 12 0.036 0.3125 0.437 0.625 0.312 0.875 1.375 0.625 1.812 0.187 0.437 0.422 0.5 0.012 SIZJ9 9.53 12.70 18.26 9.12 25.40 3/8-24 41.28 19.05 53.98 6.35 14.27 13.89 17.45 0.6 11 11 16 0.059 0.375 0.5 0.719 0.359 1 1.625 0.75 2.125 0.25 0.562 0.547 0.687 0.024 SIZJ11 11.11 14.27 20.62 10.31 28.58 7/16-20 46.02 22.23 60.33 6.35 15.88 15.49 19.05 0.6 10.5 14 21 0.082 0.4375 0.562 0.812 0.406 1.125 1.812 0.875 2.375 0.25 0.625 0.61 0.75 0.024 SIZJ12 12.7 15.88 23.81 11.50 33.32 1/2-20 53.98 25.40 70.64 6.35 19.05 18.67 22.23 0.6 10 18 28 0.132 0.5 0.625 0.937 0.453 1.312 2.125 1 2.781 0.25 0.75 0.735 0.875 0.024 SIZJ15 15.88 19.05 28.58 12.29 38.10 5/8-18 63.50 31.75 82.55 7.92 22.23 21.84 25.40 0.6 13 23 29 0.195 0.625 0.75 1.125 0.484 1.5 2.5 1.25 3.25 0.312 0.875 0.86 1 0.024 SIZJ19 19.05 22.23 33.32 15.06 44.45 3/4-16 73.03 34.93 95.25 7.92 25.4 25.02 28.58 0.6 12 34 44 0.295 0.75 0.875 1.312 0.593 1.75 2.875 1.375 3.75 0.312 1 0.985 1.125 0.024
????
可提供不同螺紋精度要求的桿端關節軸承。
可提供滑動摩擦副為鋼/ PTFE復合材料或鋼/ PTFE編織物的桿端關節軸承。
若是左旋螺紋，軸承型號和螺紋標記需加“L”和“LH”，例如：SILZJ12 1/2-20UNF-2BLH。
以上產品的桿端體和內圈可用不銹鋼制造，軸承型號后面加“X”標識，即SIZJ…/X。
